FD-Q 系列 夹钳式流量开关
型号： FD-Q 系列
品牌： 日本基恩士KEYENCE
产品描述

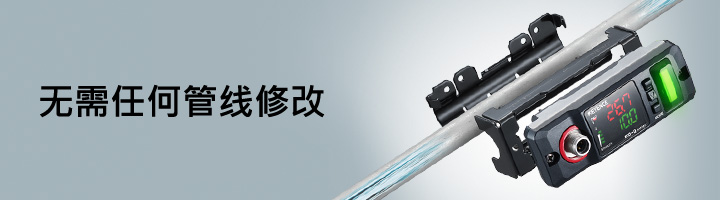

FD-Q 系列 FD-Q可在60秒内安装完毕，无需进行任何管线修改。使用6颗标准螺丝就可将设备夹在管线外部，安装过程中无需关闭机器。 FD-Q系列几乎可以检测任何类型的液体。例如，水（包括去离子水）、油、化学物质、消费品等等。无论是金属管还是树脂管，FD-Q系列均可进行检测。 传统的流量开关往往存在污染、压力损失、外漏等问题，需要持续维护，停机检修等。使用FD-Q系列，将会避免此类问题出现。 在类似“装置较大，无法观察到传感器的显示”、“传感器的安装位置位于装置内部或下部”等情形下，采用MU-N 系列会非常便利。 型号 FD-Q10C FD-Q20C FD-Q32C FD-Q50C 支持的管线直径 1/4"(8A)、ø13至ø16(mm) 1/2"(15A)、ø18至ø23(mm) 1"(25A)、ø28至ø37(mm) 1 1/2"(40A)、ø44至ø52(mm) 支持的管线材质 金属管/ 树脂管*1 支持的流体 各种液体 [即水(包含DI)、油、化学物质等]*1 支持的流体温度 0至85°C(管线表面无冻结)*2 额定流量范围 1/4"(8A)：20 L/min 1/2"(15A)：60 L/min 1"(25A)：200 L/min 1 1/2"(40A)：400 L/min 零切口流速 1.0(预设)*3 2.5(预设)*3 5(预设)*3 25(预设)*3 显示方式 状态指示灯、输出指示灯、含4位数的双列显示器、7段LED、稳定性指示灯 显示刷新周期 约3Hz 显示分辨率 0.01/0.1/1(预设: 0.1) 0.1/1(预设：0.1) 0.1/1(预设：1) 响应时间 0.5s/1.0s/2.5s/5s/10s/30s/60s 重复精度 0.5 s: ±2.0%、1 s: ±1.5%、2.5 s: ±1.0%、5 s: ±0.5%、10 s: ±0.35%、30 s: ±0.2%、60 s: ±0.15% (/F.S.*4) 滞后 可变 整合式流量设备显示 0.1/1/10/100/1000(预设：1) 1/10/100/1000/10000(预设：1) 整合式流量数据存储周期 每10秒存储至内存一次 内存备份 EEPROM(数据存储长度：10年以上，数据读/写频率：1百万次以上) 电源 I/O 连接器 M124针连接器 输入/ 输出（可选择） 输出（通道 1/ 通道 2） 控制输出/脉冲输出/错误输出(可选择，预设：通道1控制输出/通道2未使用)， 模拟输出（通道 2） 4至20mA/0至20mA(可选择，预设：未使用)，负载电阻500Ω以下*5 外部输入（通道 2） 整合式流量重设输入/流速零输入/原始调整输入(可选择，预设：未使用)， 电源 电源电压 20至30VDC，纹波(P-P)最大10%，Class2/LPS 消耗电流 100 mA 以下(不含负载电流)*6 130 mA 以下(不含负载电流)*6 保护电路 电源逆接保护、电源浪涌保护、各输出短路保护、各输出浪涌保护 环境抗耐性 外壳防护级 IP65/IP67 (IEC60529) 环境温度 -10 至 +60 °C (无冻结) 相对湿度 35 至 85 % RH (无凝结) 抗震性 10 至 55 Hz、双振幅 1.5 mm、X,Y,Z 方向各 2 个小时 耐冲击性 100 m/s2、16 ms 脉冲、X,Y,Z 方向各 1,000 次 材质 开关主装置 PPS/PES/PBT/SUS303/SUS304/SUSXM7 配管接触面 橡胶 安装架 SUS304/PA/SUSXM7 SUS304/PA/POM/SUSXM7 重量 约 340 g (包含安装架) 约 400 g (包含安装架) 约 530 g (包含安装架) 约 640 g (包含安装架) *1 液体必须可让超声波脉冲穿过，不可含有大型气穴或过多气泡。某些非标准管线的监控可能会不稳定(即衬里管)夹钳式流量开关
特性
安装和集成
液体和管线
夹钳式流量开关的优势
通过分离显示器可在 易于观察的位置 查看流量
本系列可安装在易于观察的位置上，方便进行状态确认以及设定变更等操作。
3/8"(10A)、ø16至ø18(mm)
3/4"(20A)、ø23至ø28(mm)
1 1/4"(32A)、ø37至ø44(mm)
2"(50A)、ø52至ø64(mm)
3/8"(10A)：30 L/min
3/4"(20A)：100 L/min
1 1/4"(32A)：300 L/min
2"(50A)：500 L/min
(依选择的响应时间而定)
NPN/PNP设置开关，集电极开路输出30V以下，最大100mA/通道，残余电压2.5V以下*5
短路电流1.5mA以下，输入时间20ms以上*5
*2 如果管线温度超过 85°C，请联系基恩士
*3 零切口流速可从设置中变更。使用低流速范围的设备时，如果在变更零切口流速后流体停止流动，请执行原始调整。
*4 此规格适用于流速分配稳定时。此数值未考虑因设备因素所造成的流速分配脉冲或波动。根据额定流量范围，转换表格中的 F.S. (原始尺寸)。
*5 IO-Link：兼容于规格v1.1/COM2(38.4kbps)。设置文件可从基恩士网站下载。 如果设备使用环境下不允许通过网络下载文件，请联系最近的基恩士事务所。IO-Link 为 PROFIBUS Nutzerorganisation e.V.(PNO)的注册商标或商标
*6 包含负载时，请将此数值增加 200 mA。
