LJ-G5000 系列 高精度2D激光位移传感器
型号： LJ-G5000 系列
品牌： 日本基恩士KEYENCE
产品描述
LJ-G5000 系列 LJ-G系列可在X及Z方向上精确测量物体表面的轮廓。可透过28种测量模式测量表面轮廓上的高度、宽度及间隙。 可在8个点上同时进行测量。 E3-CMOS 影像传感器提供稳定的测量 Quatro连接系统可实现同类中最高的取样速度，达到3.8ms。 3.8ms的高速取样速度，F.S.的0.1％的高精度 简单设置菜单 (同类最快) 传感头（双传感头连接） 控制器 周边 型号 LJ-G015K LJ-G015 LJ-G030 LJ-G080 LJ-G200 设置 镜面反射型 漫反射型 参考距离 15 mm 30 mm 80 mm 200 mm 测量范围 Z 轴 (高度) ±2.3 mm ±2.6 mm ±10 mm ±23 mm ±48 mm X 轴 (宽度) 近 6.5 mm 20 mm 25 mm 51 mm 参考距离 7.0 mm 22 mm 32 mm 62 mm 远 7.5 mm 25 mm 39 mm 73 mm 光源 类型 红色半导体激光 波长 655nm (可见光), 2类激光产品 (JIS C6802) 输出 0.95 mW 激光分类 2 类激光产品 (IEC 60825-1), II 类激光产品 (FDA (CDRH) Part 1040.10) 光斑形状 (在参考距离处) 约 32 µm × 12 mm 约 40 µm × 25 mm 约 80 µm × 46 mm 约 180 µm × 70 mm 再现性 Z 轴 (高度) 0.2 µm*1 1 µm*1 2 µm*1 X 轴 (宽度) 2.5 µm*2 5 µm*2 10 µm*2 20 µm*2 线性 Z 轴 (高度) ±0.1% F.S.*3 采样周期(触发间隔) 3.8 ms*4 温度特征 0.02% F.S./°C 环境抗耐性 外壳防护级 IP67 (IEC60529) 环境光照 白炽灯/荧光灯：最大 5,000 lux*5 环境温度 0 至 +50 °C 相对湿度 35 至 85 % RH (无凝结) 抗震性 10 至 55 Hz、双振幅 1.5 mm、X,Y,Z 方向各 2 个小时 材料 铝 重量 约 260 g 约 290 g 约 350 g 约 480 g *1 值在 64 次之后获得，平均在参考距离。目标是 KEYENCE 标准物体。值是"高度"模式中各个宽度的平均值。 型号 LJ-G5001 LJ-G5001P 传感头兼容性 测量模块无须工厂再校对即可互换 兼容 可连接的传感器数量 最大 2 个模块 最多 2 个装置 显示 最小显示单位 0.1 µm*1，0.001 mm2，0.01 ° 最大显示范围 ±99999.9 mm, ±999999 mm2, ±99999.9° 输入端子座 激光远程互锁输入 无电压输入 *2 无电压输入 输入端子台 触发器输入 对于感测头 A，为无电压输入 对于感测头 A，为电压输入 计时 1 输入 无电压输入 电压输入 输入端子座 自动归零 1 输入 复位输入 输出端子座 模拟电压输出 ±10 V x 2 输出，输出阻抗: 100 Ω ±10 V x 2 输出，输出阻抗：100 Ω 总体判断输出 NPN 集电极开路输出 PNP 集电极开路输出 误差输出 NPN 集电极开路输出 (N.C.) PNP 集电极开路输出 (N.C.) 过程输出 NPN 集电极开路输出 PNP 集电极开路输出 触发器输入启用输出 对于感测头 A，为 NPN 集电极开路输出 对于感测头 A，为 PNP 集电极开路输出 调整后误差输出 扩展连接器 计时 2 输入 无电压输入 电压输入 自动归零 2 输入 触发器输入 对于感测头 B，为无电压输入 对于感测头 B，为电压输入 程序切换输入 无电压输入，4 个输入 电压输入，4 个输入 存储卡保存输入 无电压输入 电压输入 激光关闭输入 对于感测头 A/B，为无电压输入 对于感测头 A/B，为电压输入 判断/二进制输出 3 等级判断输出：OUT1 至 OUT8、总体判断输出 3 等级判断输出：OUT1 至 OUT8、总体判断输出 选通脉冲输出 NPN 集电极开路输出 PNP 集电极开路输出 触发器输入启用输出 对于感测头 B，NPN 集电极开路输出 对于感测头 B，为 PNP 集电极开路输出 调整后误差输出 模拟 RGB 显示器输出 SVGA (800×600像素) SVGA (800 x 600 像素) RS-232C 接口 测量数据输出与控制输入/输出 (最大波特率：115200 位/秒，可选) USB 接口 支持USB2.0 HI-SPEED (兼容USB1.1 Full-SPEED) 符合 “USB 2.0 版高速” (兼容“USB 1.1 全速”) Ethernet 接口 100BASE-TX/10BASE-T*4 100BASE-TX/10BASE-T 存储卡 支持NR-M32 (32MB)、GR-M256 (256MB)、NR-M1G (1GB) (FAT32) 兼容 NR-M32 (32 MB), GR-M256 (256MB), 以及 NR-M1G (1GB). (采用 FAT32) 主要功能 感测头计算、轮廓调整、滤波器、平滑处理、平均、位置调整、OUT 名称更改、测量模式选择 额定 电源电压 24 VDC ±10 %、纹波 (P-P) 10 % 以下 最大消耗电流 1 个感测头时为 800 mA 或更小/2 个感测头时为 1 A 或更小 环境抗耐性 环境温度 0 至 +50 °C 相对湿度 35 至 85 % RH (无凝结) 重量 约 1,050 g *1 仅在连接 LJ-G015 或 LJ-G015K 时。连接其它传感器头时，最小显示单位为 1 µm。 型号 LJ-H1W 支持 OS Windows 10*1 CPU Pentium III 400 MHz 或更高级的处理器 存储器容量 128 MB 或更大 硬盘可用空间 30 MB 或更大 显示器 XGA (1024 x 768 像素) 或更高，256 色或更高 PC接口 包含以下之一：USB 2.0/1.1*5、以太网*6、RS-232C (串行端口) *1 支持 Home、Pro、Enterprise 的各 Edition。高精度2D激光位移传感器
特性
选择指南

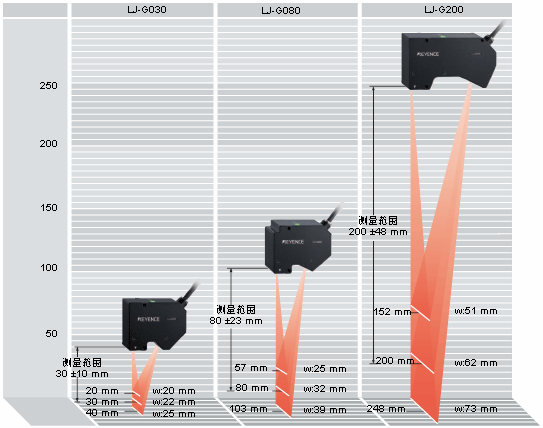

传感头
LJ-G030 LJ-G080 LJ-G200 Z 轴（高度） 30 ±10 mm 80 ±23 mm 200 ±48 mm X 轴（宽度） 22 mm 32 mm 62 mm Z 轴再现性 1 μm 1 μm 2 μm X 轴再现性 5 μm 10 μm 20 μm 控制器
系统
*2 值在 64 次之后获得，平均在参考距离。目标是 ø10 mm 销规。值是"位置"模式中经过 16 次"平滑"处理之后的边界值。
*3 目标是 KEYENCE 标准物体。值是“高度”模式中各个宽度的平均值。
*4 条件为初始设置、最小测量范围，并且是单次平滑处理
*5 瞄准受照白纸时感测头的接收器上的照度。
二进制输出：OUT1 至 OUT8 测量数据输出 (21 位)
NPN 集电极开路输出*3
二进制输出：OUT1 至 OUT8 测量数据输出 (21 位)
PNP 集电极开路输出*3
(高度、位置、缝隙、宽度、中心位置、截面积、交叉、角度、轮廓比较、轮廓跟踪)、
缩放、平均、测量、测量值报警、容差设置、自动归零、存储 (数据/轮廓)、
存储卡保存、程序存储、触发器模式更改、相互抗干扰、测量范围更改、
校正、激光光线调整、采样时间设置、屏蔽、轮廓报警设置、倾斜调整、高度调整、
显示语言切换、设置支持软件连接、触发间隔/测量时间显示等
*2 (NPN 型) 无电压输入额定值: 电压 ON (开) 时 1 V 或更少，电流 OFF (关) 时 0.6 mA 或更少。 (PNP 型) 电压输入额定值: 电压 ON (开) 时 10.2 V 或更大 (最大 26.4 V)，电流 OFF (关) 时 0.6 mA 或更少。
*3 NPN 集电极开路输出的额定值：最大 50 mA (最大 30 V)，残余电压最大 1 V。PNP 集电极开路输出：最大 50 mA (最大 30 V)，残余电压最大 1 V。无电压输入的额定值：
“打开”电压 1 V 或更小，“关闭”电流 0.6 mA 或更小 (触发器输入端子：“打开”电压 1 V 或更小，“关闭”电流 1.0 mA 或更小) 电压输入的额定值：额定最大 26.4 V，“打
开”电压 10.8 V 或更小，“关闭”电流 0.6 mA 或更小 (触发器输入端子：额定最大 26.4 V，“打开”电压 10.8 V 或更小，“关闭”电流 1.0 mA 或更小)
*4 专用于与 IV 系列 传感器的连接；
Windows 7 (SP1 以后) *2
Windows Vista (SP2 以后) *3
Windows XP (SP3 以后) *4
*2 支持 Home Premium、Professional、Ultimate 的各 Edition。
*3 支持 Ultimate、Business、Home Premium、Home Basic 的各 Edition。
*4 支持 Professional Edition 及 Home Edition。
*5 经由 USB 集线器的连接，不属于保修对象。
*6 与 LAN 之间的连接及经由路由器的连接，不属于保修对象。
